Huis op Zuid Rotterdam
![[:swvar:text:172:]](/swfiles/files/18751cac-a512-28db-7b34-06f30c70f97d.png?nc=1710318810 "[:swvar:text:172:]")
Voor het project ‘Huis op Zuid’ te Rotterdam stonden we in voor het concept en de berekeningen van de structuur van de grote uitkragende luifel. Naast het groendak als dakbelasting was het vooral belangrijk om rekening te houden met de dunne vezelversterkte betonplaten als bekleding van de onderzijde van de luifel. Die platen kunnen maar een minimale doorbuiging doorstaan.
De uitkraging van de luifel bedraagt 5,5m en de structuur ervan moest passen in een beperkte hoogte van amper 20cm. Verschillende structuren en concepten werden in nauwkeurige 3D-rekenmodellen afgetoetst om tot het gewenste resultaat te komen, rekening houdend met de meest nadelige belastingen. Vanwege de beperkte ruimte zijn sommige profielen speciaal voor die toepassing ontworpen, zoals een I-profiel 300x200 (BxH).

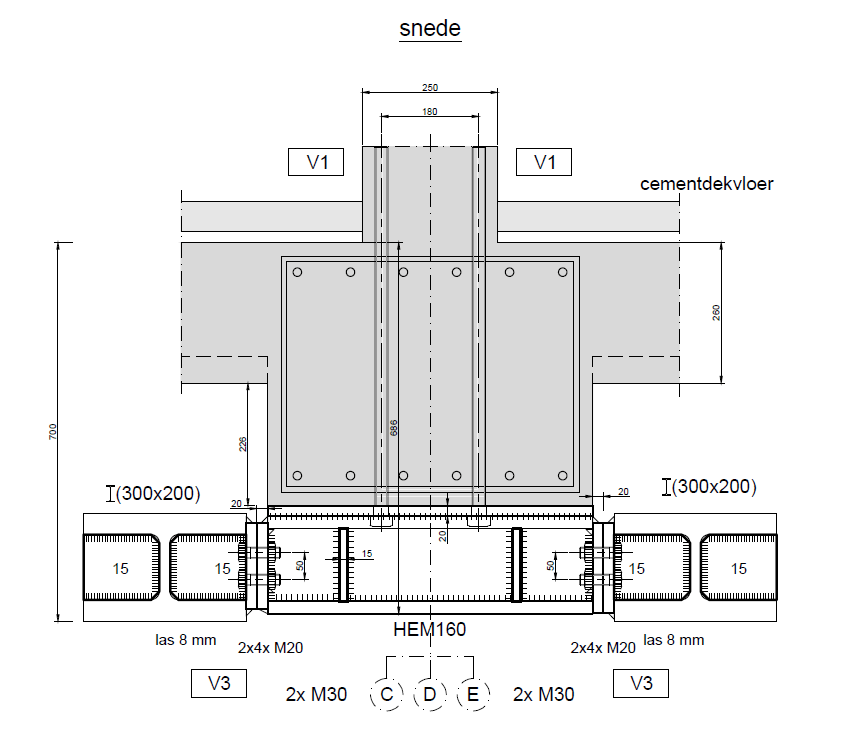

Dwarsdoorsnede van de belangrijkste stalen balken. Ze hangen aan de betonnen balk met DEMU-ankers. | Aannemer: Groep Van Roey NL
